Specificaties

Volgens

ASME BPE

Materiaal

1.4404 (316L)

Inwendig

SF1 Ra=0,5 µm Metaalblank

Uitwendig

SF1 Ra=1,0 µm Geslepen

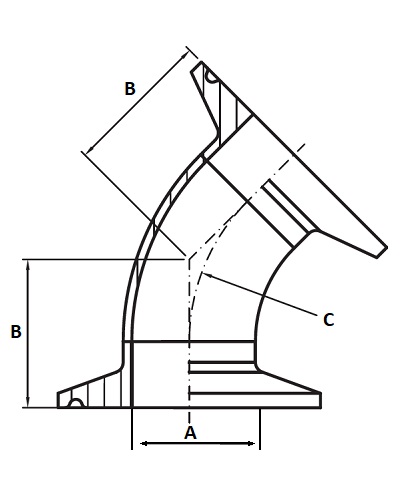

Bocht 45° C/C DT-4.1.1-6

DN	A	B	C	Artikel 316
½"	12.7	25.4	28.6	B3441012731
¾"	19.1	25.4	28.6	B3441019131
1"	25.4	28.6	38.1	B3441025431
1½"	38.1	36.5	57.2	B3441038131
2"	50.8	44.5	76.2	B3441050831
2½"	63.5	52.4	95.3	B3441063531
3"	76.2	60.3	114.3	B3441076231
4"	101.6	79.4	152.4	B3441101631
6"	152.4	133.4	228.6	B3441152431

pdf download

B3441012731 Walsbocht CxC 45° DT-4.1.1-6 (DT-17)
ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 25.4mm
Materiaal: 1.4404 (316L) / R=28.6mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 12.7 x 1.65 316 SF1

Art.nr.

B3441012731

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

½"

A

12.7

B

25.4

C

28.6

B3441019131 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 25.4mm
Materiaal: 1.4404 (316L) / R=28.6mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 19.1 x 1.65 316 SF1

Art.nr.

B3441019131

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

¾"

A

19.1

B

25.4

C

28.6

B3441025431 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 50.5mm
Materiaal: 1.4404 (316L) / R=38.1mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 25.4 x 1.65 316 SF1

Art.nr.

B3441025431

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

1"

A

25.4

B

28.6

C

38.1

B3441038131 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 50.5mm
Materiaal: 1.4404 (316L) / R=57.2mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 38.1 x 1.65 316 SF1

Art.nr.

B3441038131

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

1½"

A

38.1

B

36.5

C

57.2

B3441050831 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 64.0mm
Materiaal: 1.4404 (316L) / R=76.2mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 50.8 x 1.65 316 SF1

Art.nr.

B3441050831

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

2"

A

50.8

B

44.5

C

76.2

B3441063531 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 77.5.0mm
Materiaal: 1.4404 (316L) / R=95.3mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 63.5 x 1.65 316 SF1

Art.nr.

B3441063531

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

2½"

A

63.5

B

52.4

C

95.3

B3441076231 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 91.0mm
Materiaal: 1.4404 (316L) / R=114.3mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 76.2 x 1.65 316 SF1

Art.nr.

B3441076231

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

3"

A

76.2

B

60.3

C

114.3

B3441101631 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 119.0mm
Materiaal: 1.4404 (316L) / R=152.4mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 101.6 x 2.11 316 SF1

Art.nr.

B3441101631

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

4"

A

101.6

B

79.4

C

152.4

B3441152431 ASME BPE bocht DT-4.1.1-6 (DT-17)
Bocht met aan twee zijdes clamp aansl.
Flens aansluiting 167.0mm
Materiaal: 1.4404 (316L) / R=228.6mm
Inw. SF1 Ra=0,5 µm Metaalblank
Uitw. SF1 Ra=1,0 µm Geslepen

Walsbocht CxC 45° 152.4 x 2.77 316 SF1

Art.nr.

B3441152431

Materiaal

1.4404

Type

DT-4.1.1-6

Diameter

6"

A

152.4

B

133.4

C

228.6

	Artikel	Omschrijving	DN	A	B	C	Bestel
	B3441012731	Walsbocht CxC 45° 12.7 x 1.65 316 SF1	½"	12.7	25.4	28.6
Extra eigenschappen DN ½" A 12.7 B 25.4 C 28.6 Omschrijving Walsbocht CxC 45° DT-4.1.1-6 (DT-17) ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 25.4mm Materiaal: 1.4404 (316L) / R=28.6mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441019131	Walsbocht CxC 45° 19.1 x 1.65 316 SF1	¾"	19.1	25.4	28.6
Extra eigenschappen DN ¾" A 19.1 B 25.4 C 28.6 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 25.4mm Materiaal: 1.4404 (316L) / R=28.6mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441025431	Walsbocht CxC 45° 25.4 x 1.65 316 SF1	1"	25.4	28.6	38.1
Extra eigenschappen DN 1" A 25.4 B 28.6 C 38.1 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 50.5mm Materiaal: 1.4404 (316L) / R=38.1mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441038131	Walsbocht CxC 45° 38.1 x 1.65 316 SF1	1½"	38.1	36.5	57.2
Extra eigenschappen DN 1½" A 38.1 B 36.5 C 57.2 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 50.5mm Materiaal: 1.4404 (316L) / R=57.2mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441050831	Walsbocht CxC 45° 50.8 x 1.65 316 SF1	2"	50.8	44.5	76.2
Extra eigenschappen DN 2" A 50.8 B 44.5 C 76.2 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 64.0mm Materiaal: 1.4404 (316L) / R=76.2mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441063531	Walsbocht CxC 45° 63.5 x 1.65 316 SF1	2½"	63.5	52.4	95.3
Extra eigenschappen DN 2½" A 63.5 B 52.4 C 95.3 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 77.5.0mm Materiaal: 1.4404 (316L) / R=95.3mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441076231	Walsbocht CxC 45° 76.2 x 1.65 316 SF1	3"	76.2	60.3	114.3
Extra eigenschappen DN 3" A 76.2 B 60.3 C 114.3 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 91.0mm Materiaal: 1.4404 (316L) / R=114.3mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441101631	Walsbocht CxC 45° 101.6 x 2.11 316 SF1	4"	101.6	79.4	152.4
Extra eigenschappen DN 4" A 101.6 B 79.4 C 152.4 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 119.0mm Materiaal: 1.4404 (316L) / R=152.4mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »
	B3441152431	Walsbocht CxC 45° 152.4 x 2.77 316 SF1	6"	152.4	133.4	228.6
Extra eigenschappen DN 6" A 152.4 B 133.4 C 228.6 Omschrijving ASME BPE bocht DT-4.1.1-6 (DT-17) Bocht met aan twee zijdes clamp aansl. Flens aansluiting 167.0mm Materiaal: 1.4404 (316L) / R=228.6mm Inw. SF1 Ra=0,5 µm Metaalblank Uitw. SF1 Ra=1,0 µm Geslepen meer info »

Bocht 45° C/C DT-4.1.1-6
