DN150 Mangatdeksel

DN	A	B	C	D	E	Artikel
DN150	150	150	4	20	4	9401.221500
DN150	150	75	4	24	4	9401.221500META
DN150	150	150	4	24	4	9401.221504
DN150	150	75	4	24	6	9401.221504META
DN150	150	150	4	25	10	9401.221510

pdf download

9401.221500 Zimmerlin Glasdeksel DN150
Mat. mediumrakend: 1.4571
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +4 bar
Temperatuur: 0 / +280° Celsius
Afdichtingen: Silicone
Temp.bereik afd.: -50/+200°C
Kraaghoogte incl. flens: 150mm
Kraagdikte: 4mm
Glasplaat: Ø175 x 20mm
Borosilikaatglas vlgs. DIN7080
4x Kunststof Sterknop M16
Ongeslepen/Glasparelgestraald
Incl. PED-keur(2014/68/EU-Mod.G)
Ontwerp Code: AD-2000 Merkblad
Incl. 3.1-Certificaten

Glasdeksel DN150 -1/+4 bar

Art.nr.

9401.221500

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

150

C

4

D

20

E

4

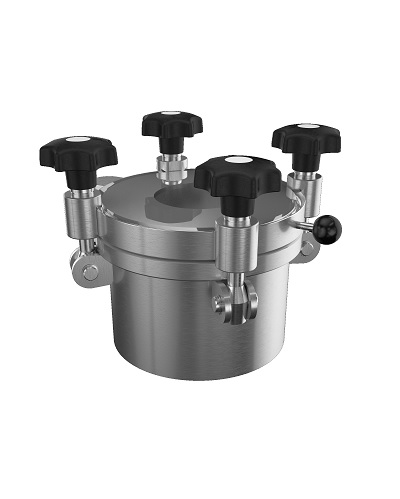

9401.221500META Zimmerlin Metaglas glasdeksel DN150
Zichtdiameter: 75mm
Mat. Glasplaat: 1.4462 Metaglas
Borosilicaat volgens DIN 7080
Mat. mediumrakend: 1.4404 (316L)
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +4 bar
Temperatuur: 280° Celsius
Kraag incl. flens: 150mm
Dikte kraag: 4mm
Dikte deksel: 24mm
4x Kunststof sterknoppen
Scharnier/Handgreep: Ja/Ja
Afdichting: Silicone
Inwendig: Ongeslepen/Gestraald
Uitwendig: Ongeslepen/Gestraald
PED-Afname 2014/68/EU (Mod.G)
Design code: AD-2000
Incl. 3.1-Certificaten
Productie Serienummer(s):
D

Metaglas Glasdeksel DN150 -1/+4 bar

9401.221500META

Art.nr.

9401.221500META

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

75

C

4

D

24

E

4

9401.221504 Zimmerlin Glasdeksel DN150
Mat. mediumrakend: 1.4571
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +4 bar
Temperatuur: 0 / +280° Celsius
Afdichtingen: Silicone
Temp.bereik afd.: -50/+200°C
Kraaghoogte incl. flens: 150mm
Kraagdikte: 4mm
Glasplaat: Ø175 x 20mm
Borosilikaatglas vlgs. DIN7080
4x Kunststof Sterknop M16
Ongeslepen/Glasparelgestraald
Incl. PED-keur(2014/68/EU-Mod.G)
Ontwerp Code: AD-2000 Merkblad
Incl. 3.1-Certificaten

Glasdeksel DN150 -1/+10 bar

Art.nr.

9401.221504

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

150

C

4

D

24

E

4

9401.221504META Zimmerlin Metaglas glasdeksel DN150
Zichtdiameter: 75mm
Mat. Glasplaat: 1.4462 Metaglas
Borosilicaat volgens DIN 7080
Mat. mediumrakend: 1.4404 (316L)
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +10 bar
Temperatuur: 280° Celsius
Kraag incl. flens: 150mm
Dikte kraag: 6mm
Dikte deksel: 24mm
4x Kunststof sterknoppen
Scharnier/Handgreep: Ja/Ja
Afdichting: Silicone
Inwendig: Ongeslepen/Gestraald
Uitwendig: Ongeslepen/Gestraald
PED-Afname 2014/68/EU (Mod.G)
Design code: AD-2000
Incl. 3.1-Certificaten
Productie Serienummer(s):
D

Metaglas Glasdeksel DN150 -1/+10 bar

9401.221504META

Art.nr.

9401.221504META

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

75

C

4

D

24

E

6

9401.221510 Zimmerlin Glasdeksel DN150
Mat. mediumrakend: 1.4571
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +10 bar
Temperatuur: 0 / +280° Celsius
Afdichtingen: Silicone
Temp.bereik afd.: -50/+200°C
Kraaghoogte incl. flens: 150mm
Kraagdikte: 4mm
Glasplaat: Ø175 x 25mm
Borosilikaatglas vlgs. DIN7080
4x Kunststof Sterknop M16
Ongeslepen/Glasparelgestraald
Incl. PED-keur(2014/68/EU-Mod.G)
Ontwerp Code: AD-2000 Merkblad
Incl. 3.1-Certificaten

Glasdeksel NW150 -1/+10bar PED

Art.nr.

9401.221510

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

150

C

4

D

25

E

10

9401.221500 Zimmerlin Glasdeksel DN150
Mat. mediumrakend: 1.4571
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +4 bar
Temperatuur: 0 / +280° Celsius
Afdichtingen: Silicone
Temp.bereik afd.: -50/+200°C
Kraaghoogte incl. flens: 150mm
Kraagdikte: 4mm
Glasplaat: Ø175 x 20mm
Borosilikaatglas vlgs. DIN7080
4x Kunststof Sterknop M16
Ongeslepen/Glasparelgestraald
Incl. PED-keur(2014/68/EU-Mod.G)
Ontwerp Code: AD-2000 Merkblad
Incl. 3.1-Certificaten

Glasdeksel DN150 -1/+4 bar

Art.nr.

9401.221500

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

150

C

4

D

20

E

4

9401.221500META Zimmerlin Metaglas glasdeksel DN150
Zichtdiameter: 75mm
Mat. Glasplaat: 1.4462 Metaglas
Borosilicaat volgens DIN 7080
Mat. mediumrakend: 1.4404 (316L)
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +4 bar
Temperatuur: 280° Celsius
Kraag incl. flens: 150mm
Dikte kraag: 4mm
Dikte deksel: 24mm
4x Kunststof sterknoppen
Scharnier/Handgreep: Ja/Ja
Afdichting: Silicone
Inwendig: Ongeslepen/Gestraald
Uitwendig: Ongeslepen/Gestraald
PED-Afname 2014/68/EU (Mod.G)
Design code: AD-2000
Incl. 3.1-Certificaten
Productie Serienummer(s):
D

Metaglas Glasdeksel DN150 -1/+4 bar

9401.221500META

Art.nr.

9401.221500META

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

75

C

4

D

24

E

4

9401.221504 Zimmerlin Glasdeksel DN150
Mat. mediumrakend: 1.4571
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +4 bar
Temperatuur: 0 / +280° Celsius
Afdichtingen: Silicone
Temp.bereik afd.: -50/+200°C
Kraaghoogte incl. flens: 150mm
Kraagdikte: 4mm
Glasplaat: Ø175 x 20mm
Borosilikaatglas vlgs. DIN7080
4x Kunststof Sterknop M16
Ongeslepen/Glasparelgestraald
Incl. PED-keur(2014/68/EU-Mod.G)
Ontwerp Code: AD-2000 Merkblad
Incl. 3.1-Certificaten

Glasdeksel DN150 -1/+10 bar

Art.nr.

9401.221504

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

150

C

4

D

24

E

4

9401.221504META Zimmerlin Metaglas glasdeksel DN150
Zichtdiameter: 75mm
Mat. Glasplaat: 1.4462 Metaglas
Borosilicaat volgens DIN 7080
Mat. mediumrakend: 1.4404 (316L)
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +10 bar
Temperatuur: 280° Celsius
Kraag incl. flens: 150mm
Dikte kraag: 6mm
Dikte deksel: 24mm
4x Kunststof sterknoppen
Scharnier/Handgreep: Ja/Ja
Afdichting: Silicone
Inwendig: Ongeslepen/Gestraald
Uitwendig: Ongeslepen/Gestraald
PED-Afname 2014/68/EU (Mod.G)
Design code: AD-2000
Incl. 3.1-Certificaten
Productie Serienummer(s):
D

Metaglas Glasdeksel DN150 -1/+10 bar

9401.221504META

Art.nr.

9401.221504META

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

75

C

4

D

24

E

6

9401.221510 Zimmerlin Glasdeksel DN150
Mat. mediumrakend: 1.4571
Mat. beslagdelen: 1.4301
Werkdruk: -1 / +10 bar
Temperatuur: 0 / +280° Celsius
Afdichtingen: Silicone
Temp.bereik afd.: -50/+200°C
Kraaghoogte incl. flens: 150mm
Kraagdikte: 4mm
Glasplaat: Ø175 x 25mm
Borosilikaatglas vlgs. DIN7080
4x Kunststof Sterknop M16
Ongeslepen/Glasparelgestraald
Incl. PED-keur(2014/68/EU-Mod.G)
Ontwerp Code: AD-2000 Merkblad
Incl. 3.1-Certificaten

Glasdeksel NW150 -1/+10bar PED

Art.nr.

9401.221510

Materiaal

1.4571

Merk

Zimmerlin

Type

221

Diameter

DN150

Hoogte

150

A

150

B

150

C

4

D

25

E

10

DN150 Mangatdeksel
